Μανομετρική Κάψα

Η Μανομετρική Κάψα είναι ένα πλαστικό τύμπανο ύψους 1,5cm και διαμέτρου 4cm, με περιμετρική αύλακα στο επάνω χείλος του για προσαρμογή ελαστικής μεμβράνης με λάστιχο. Ως ελαστική μεμβράνη της κάψας μπορεί να χρησιμοποιηθεί τμήμα παιδικού μπαλονιού.

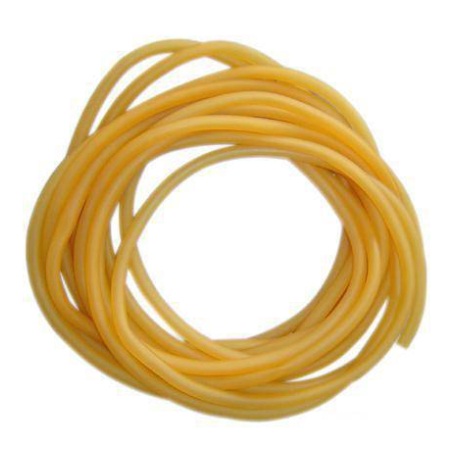

Για την πραγματοποίηση πειραμάτων υδροστατικής πίεσης, βυθίζουμε την κάψα μέσα σε βαθύ βαθμονομημένο δοχείο με νερό (ή άλλο υγρό) και τη συνδέουμε μέσω ελαστικού σωλήνα (περιέχεται) με την μία άκρη ενός μανομέτρου. Η μανομετρική κάψα δέχεται πιέσεις ανάλογα με το βάθος και το ειδικό βάρος του υγρού. Η πίεση μεταδίδεται από την κάψα στο μανόμετρο μέσω του αέρα που περιέχεται στον ελαστικό σωλήνα και προκαλεί την εκτροπή της στάθμης του νερού από τη θέση ηρεμίας στα σκέλη του μανομέτρου.

Το τύμπανο φέρει μηχανισμό περιστροφής, μέσω ιμάντα μετάδοσης κίνησης, ώστε να μπορεί να στρέφεται σε διάφορες γωνίες για να δείξει ότι η πίεση είναι ανεξάρτητη της διεύθυνσης.
